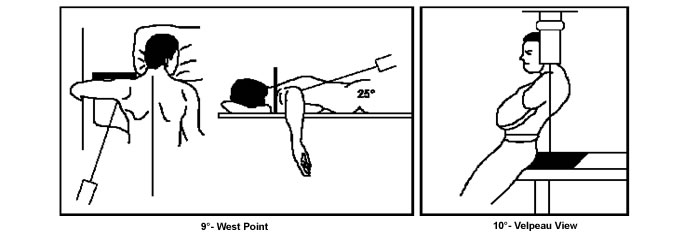

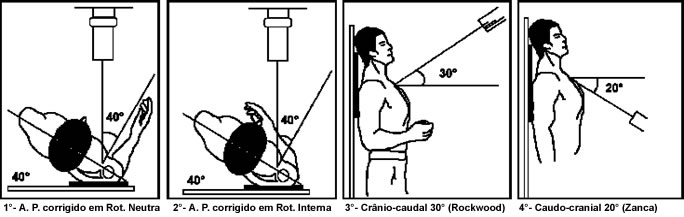

Veja abaixo os desenhos esquemáticos das incidências e a seguir o resumo das incidências específicas para as patologias mais frequentes, além dos RX revelados:
Imagens reais dos exames mais frequentes:
RX No. 1: AP Corrigido em rotação Neutra
RX No. 3: Rockwood
RX No. 4: Zanca

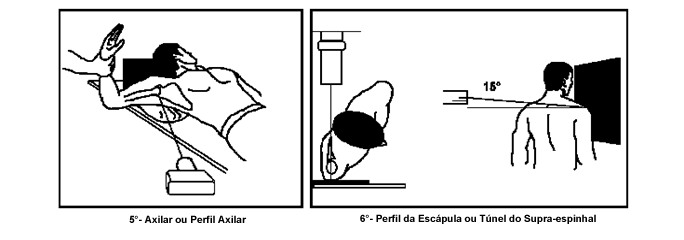

RX No. 5: Axilar
RX No. 6: Perfil da escápula

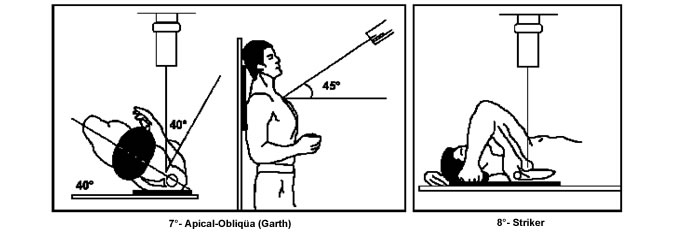

RX No. 7: Garth
RX No. 8: Stryker
Sendo assim podemos selecionar as incidências radiológicas especificas para pesquisar e avaliar cada patologia da cintura escapular como segue:
Trauma:
1 – AP verdadeiro com rotação neutra (antebraço apontando para região anterior).
5 – Axilar ou Perfil axilar.
6 – Y da escapula ou tunel do out let
Obs a: Para avaliar fratura da tuberosidade maior usa-se o RX AP Verdadeiro com rotação interna.
Obs b: Para avaliar fratura do processo coracóide usa-se o RX Stryker.
Obs c: Para avaliar fratura do rebordo antero inferior da glenóide, nos casos de luxação anterior, usa-se o RX Garth ou apical obliqua.
Obs d: Para fraturas da tuberosidade menor a incidência em “Y” da escapula pode elucidar dúvidas.
Síndrome do Impacto:
1 – AP verdadeiro
3 – Rockwood (Avaliação do osteofito sub acromial na avaliação da sindrome de impacto)
4 – Zanca (Avaliação da articulação acrômio clavicular)
5 – Axilar
6 – Y da escapula ou tunel do out let (Avaliação do tipo de acrômio)
Instabilidades (Luxações):
1 – AP verdadeiro
5 – Axilar
6 – Y da escapula
7 – Garth ou apical obliqua (Avaliação do rebordo antero-inferior da glenóide)
8 – Stryker ou asa de gaivota (Avaliação da lesão de Hill Sacks)
Artrose:
1 – AP verdadeiro
5 – Axilar ou 6 -Y da escapula
RX revelados em construção.
